Завальцованные прокладки (ПЗГФ)

ТУ 5728-014-13267785

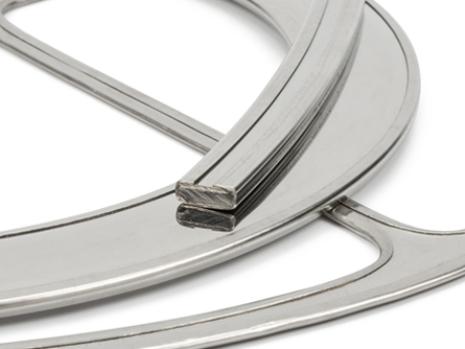

Фланцевые прокладки Графлекс-ПЗГФ изготавливаются методом завальцовки графитовой прокладки в металлическую оболочку из углеродистой или нержавеющей стали. Такие прокладки сочетают устойчивость к высоким температурам и давлению с высокой эластичностью и  адаптивностью к поверхности фланца.

Назначение:
для герметизации фланцевых соединений трубопроводов, сосудов и аппаратов, теплообменников. Применяются в условиях агрессивных сред и высоких температур.

Материалы

Стальная оболочка:

  • углеродистые стали и стали не склонные к межкристаллитной коррозии 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 03Х17Н14М3, 10Х17Н13М2Т;
  • медно-никелевые сплавы;
  • другие металлы и сплавы, по согласованию с Заказчиком.

Наполнитель:

  • листовой материал Графлекс ®
Типоразмеры

Габаритные и присоединительные размеры прокладок ПЗГФ соответствуют фланцам, изготовленным по:

  • ГОСТ, ОСТ, нормалям заводов изготовителей;
  • Международным стандартам ASMЕ, ANSI, API, DIN.

  • Толщина - не менее 2 мм

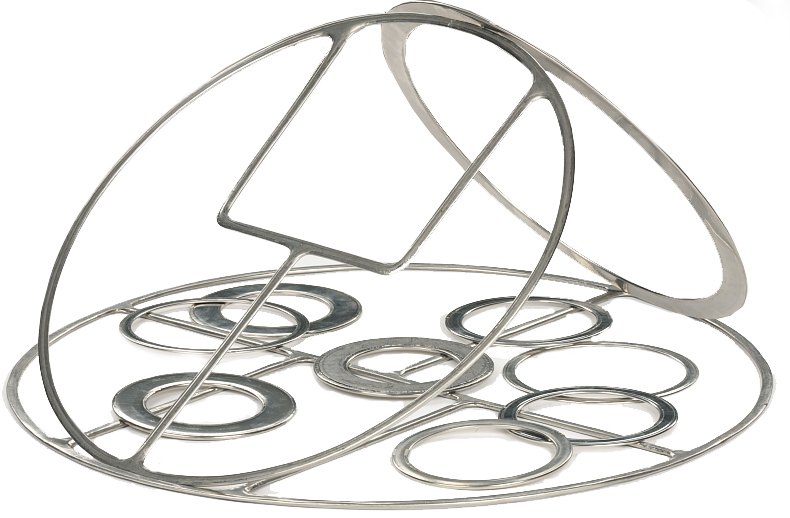

Могут изготавливаться кольцевой формы, в виде прямых перемычек для самостоятельной установки при монтаже, либо с интегрированными перемычками различной конфигурации.
Эксплуатационные характеристики
Рабочая температура………    от -200 °С до +600 °С
Рабочее давление………......    до 40,0 Мпа
Рабочая среда……….............    природный газ, пар, вода, нефтепродукты, органические растворители и другие среды
Область применения
  • Тепловая энергетика
  • Газовая промышленность
  • Химическая промышленность
  • Нефтехимическая промышленность
  • Нефтеперерабатывающая и другие отрасли промышленности
