М.1302.31 Многопружинное уплотнение с вторичным уплотнением из фторопласта

ТУ 3639-002-13267785-09, ТУ 3639-004-69650243-2015 (для условий, где требуется взрывозащищенное исполнение в соответствии с ТР ТС 012/2011, маркировка взрывозащиты - II Gb c T... X) соответствует EN 12756 (DIN 24960)

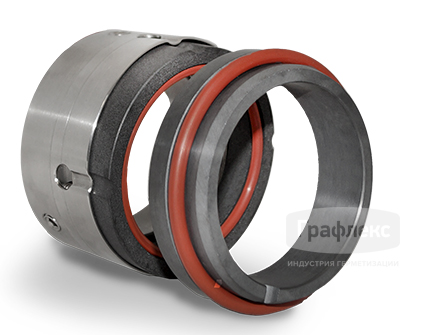

Многопружинное уплотнение ГРАФЛЕКС - М.1302.31 с вторичным уплотнением в виде кольца круглого сечения.

Назначение:
для герметизации насосов в нейтральных и слабоагрессивных средах.

Особенности конструкции

• для гладких валов;
• гидравлически неразгруженное;
• не зависит от направления вращения;
• набор мелких пружин обеспечивает равномерность нагрузки на стык пары трения;
• компактная конструкция, монтаж уплотнения и регулировка осуществляются с помощью установочных винтов.

Материалы
Материалы пар трения:
  • углеграфит, пропитанный синтетической смолой;
  • углеграфит, пропитанный сурьмой;
  • силицированный графит;
  • карбид кремния;
  • карбид вольфрама.

    Материалы вторичных уплотнений:
  • резина на основе бутадиеннитрильного каучука;
  • резина на основе этиленпропиленового каучука;
  • резина на основе фторкаучука;
  • резина на основе перфторкаучука;
  • резина в оболочке из фторопласта.

Материалы металлических частей уплотнения (пружины, кольца):
  • сталь 12Х18Н10Т ГОСТ 5632-72;
  • сталь 10Х17Н13М2Т ГОСТ 5632-72;
  • сталь 06ХН28МДТ ГОСТ 5632-72;
  • Hastelloy-C;
  • титан.
Размеры

Комплектация
Поставляются в комбинации с неподвижными кольцами:
• C01, С03 (стандартное), С24


Эксплуатационные характеристики

Диаметр валов…………….……    от 20 до 100 мм
Диаметр валов…………….……    более 100 мм по запросу
Рабочая температура………    от -60 °С до +300 °С
Рабочее давление………......    до 1,6 Мпа
Частота вращения………......    до 3 000 об/мин

Область применения

• Энергетика
• Химическая промышленность
• Нефимическая промышленность
• Пищевое насосное оборудование
