Фланцевые прокладки на стальном волновом основании (ПГВ)

ТУ 5728-015-13267785

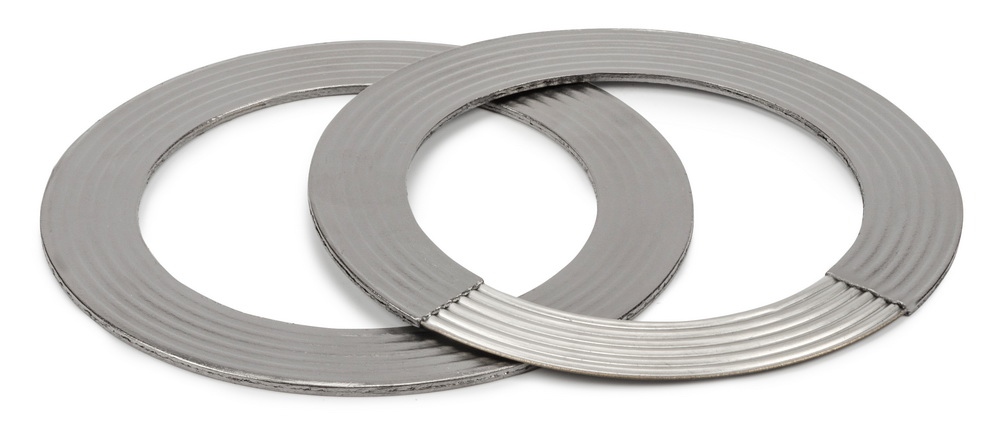

Фланцевые прокладки Графлекс-ПГВ состоят из стального волнового основания с нанесенными слоями графитовой фольги. Являются экономичным решение для фланцев круглой формы.

Назначение:
для герметизации фланцевых соединений трубопроводов, сосудов и аппаратов, теплообменников, корпусов насосов и арматуры.

Материалы

Материалы волнового основания:

  • Углеродистые стали 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 03Х17Н14М3, 10Х17Н13М2Т и их зарубежные аналоги.
  • Возможно изготовление металлического основания из других сталей по согласованию с Заказчиком.
  • Материалы для металлического основания выбираются в соответствии с параметрами рабочей среды и пожеланиями Заказчика.

Материал наполнителя:

  • Графитовая фольга Графлекс ®
Размеры

    Габаритные и присоединительные размеры прокладок Графлекс-ПГВ соответствуют фланцам, изготовленным по:

  • ГОСТ, ОСТ, нормалям заводов изготовителей
  • Международным стандартам ASMЕ, ANSI, API, DIN

  • Стандартные толщины от 2 до 4 мм
  • Диаметр до 4 м

Возможно изготовление прокладок для нестандартных фланцевых соединений, кольцевой, прямоугольной форм, а также
с различными перемычками по чертежам Заказчика.

Эксплуатационные характеристики
Рабочая температура………    от -196 °C до +600 °С
В среде инертных газов и в вакууме рабочая температура определяется стойкостью материала металлического основания.

Рабочее давление………......    до 30,0 Мпа
Рабочая среда……….............    природный газ, пар, вода, нефтепродукты, органические растворители и другие среды
Область применения
  • Тепловая и ядерная энергетика
  • Газовая и химическая промышленности
  • Нефтеперерабатывающая промышленность
  • Нефтехимическая и другие отрасли промышленности
