Металлические овальные, восьмиугольные, линзовые прокладки

ГОСТ Р 53561, ГОСТ 28759.8, ОСТ 26.260.451, ASME 16.20

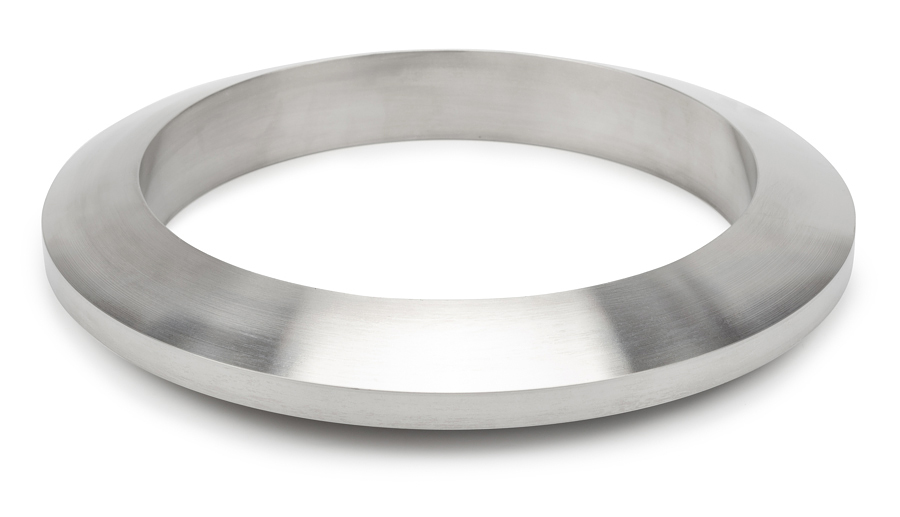

Цельнометаллические стальные прокладки овальной, восьмиугольной и линзовой форм сечения.

Предназначены для:
уплотнения специальных фланцевых соединений арматуры и трубопроводов в оборудовании эксплуатирующегося в средах с повышенной температурой и давлением.

Материалы
  • стали 08Х13Н10Т, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13МЗТ и другие коррозийностойкие стали по ГОСТ 5632;
  • сталь 08:08КП,20 по ГОСТ 1050, сталь 10895 по ГОСТ 11036 и другие углеродистые стали;
  • возможно изготовление из других марок сталей.
Типоразмерым
  • Овальные прокладки: от Ду 10 мм до Ду 600 мм
  • Восьмиугольные прокладки: от Ду 400 мм до Ду1600 мм
  • Линзовые прокладки: от Ду 10 мм до Ду 400 мм
Эксплуатационные характеристики
Рабочая температура………    от +70 °C до +600 °С
Рабочее давление………......    до 42,0 Мпа
Стандарты

Габаритные и присоединительные размеры металлических про­кладок соответствуют фланцам, изготовленным по:

  • ГОСТ, ОСТ, нормалям заводов изготовителей;
  • Международным стандартам ASMЕ, ANSI, API, DIN.
