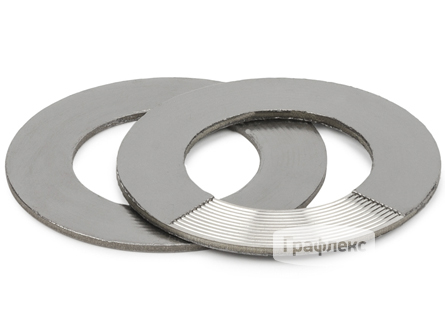

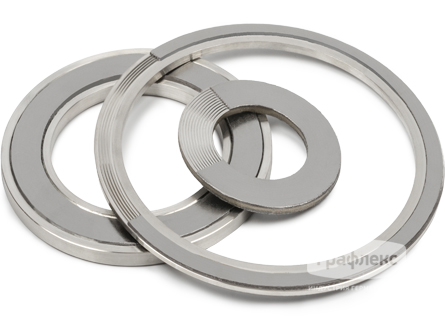

Фланцевые прокладки на стальном зубчатом основании (ПОГФ)

ТУ 5728-012-13267785

Фланцевые прокладки на стальном зубчатом основании являются наиболее стойкими к высоким температурам и давлению. Прокладки Графлекс-ПОГФ изготовлены путем нанесения графитовой фольги Графлекс ®, фторопластовой ленты или других материалов на стальное зубчатое или гладкое основание.

Назначение:
для герметизации фланцевых соединений трубопроводов, сосудов и аппаратов, теплообменников, корпусов насосов и арматуры при высоких температурах и давлениях.

Материалы
Уплотнительная часть:

  • графитовая фольга Графлекс ®;
  • фторопластовая лента из экспандированного фторопласта;
  • прочие уплотнительные материалы по согласованию с Заказчиком.

Металлическое основание:

  • углеродистые стали марок 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 03Х17Н14М3,10Х17Н13М2Т или их зарубежные аналоги;
  • возможно изготовление основания из других марок сталей, так же с различным видом профиля по согласованию с Заказчиком.
Эксплуатационные характеристики

Прокладки на стальном основании типа ПОГФ с уплотнителем из графитовой фольги Графлекс ® применяются на рабочие среды
с температурой от -196 °С до 600 °С. В среде инертных газов и в вакууме рабочая температура определяется стойкостью материала
металлического основания.

Материалы для металлического основания выбираются в соответствии с параметрами рабочей среды и пожеланиями Заказчика.

    Уплотнитель из графитовой фольги Графлекс ®:

    Рабочая температура………    от -200 °С до +560 °СБ
    Рабочее давление………......    до 60,0 Мпа
    Рабочая среда……….............    природный газ, пар, вода, нефтепродукты, органические растворители и другие среды

      Уплотнитель из фторопластовой ленты:

      Рабочая температура………    от -200 °С до +200 °С
      Рабочее давление………......    до 60,0 Мпа
      Рабочая среда……….............    нефтепродукты, органические растворители, спирты, кислоты, щёлочи, и другие агрессивные среды
      Область применения
      • Тепловая и ядерная энергетика
      • Газовая и химическая промышленности
      • Нефтеперерабатывающая промышленность
      • Нефтехимическая и другие отрасли промышленности
