Фланцевые спирально-навитые прокладки (СНП)

ГОСТ Р 52376, ОСТ 26.260.454, ТУ 5728-033-13267785, ASME 16.20

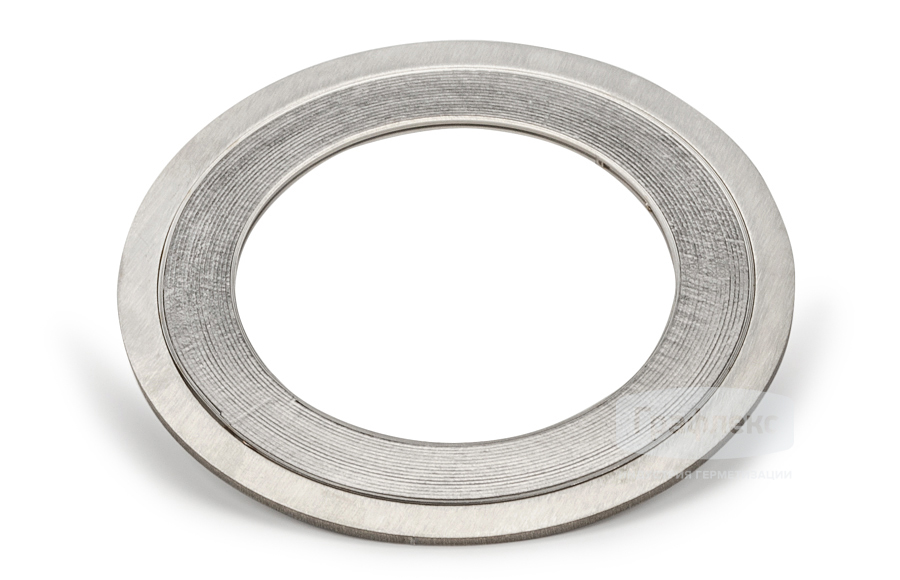

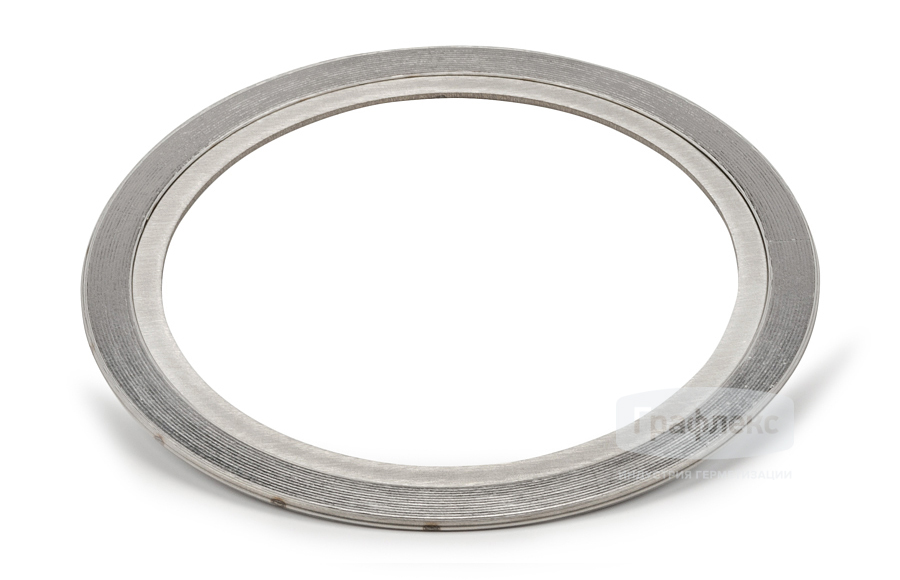

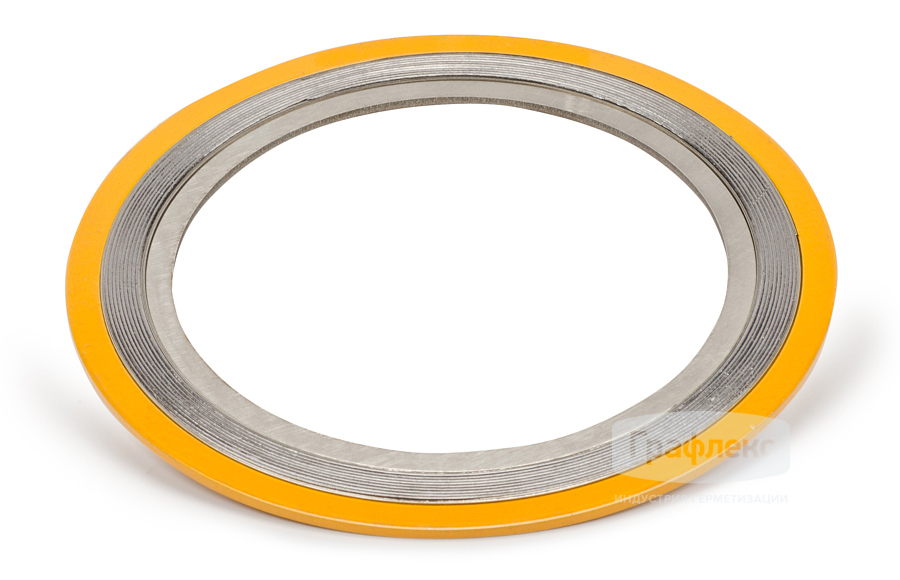

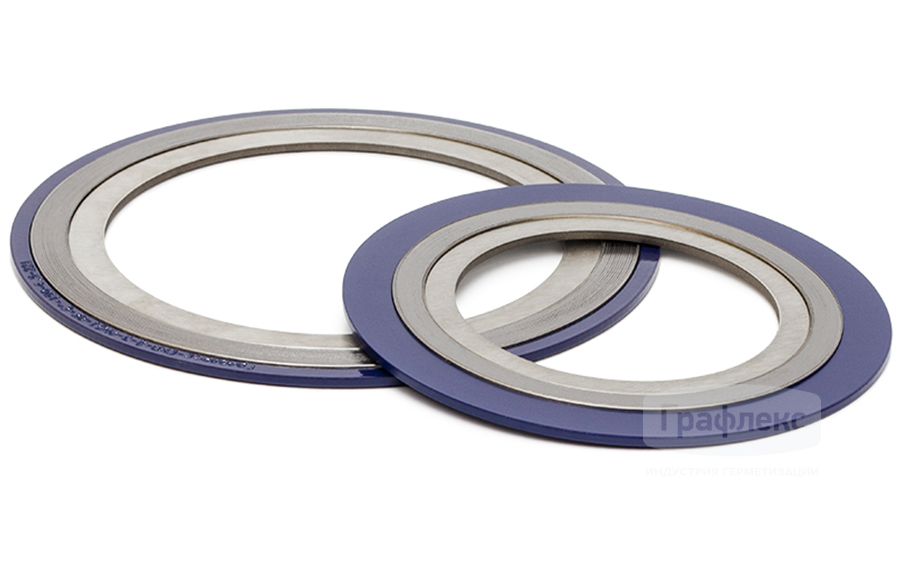

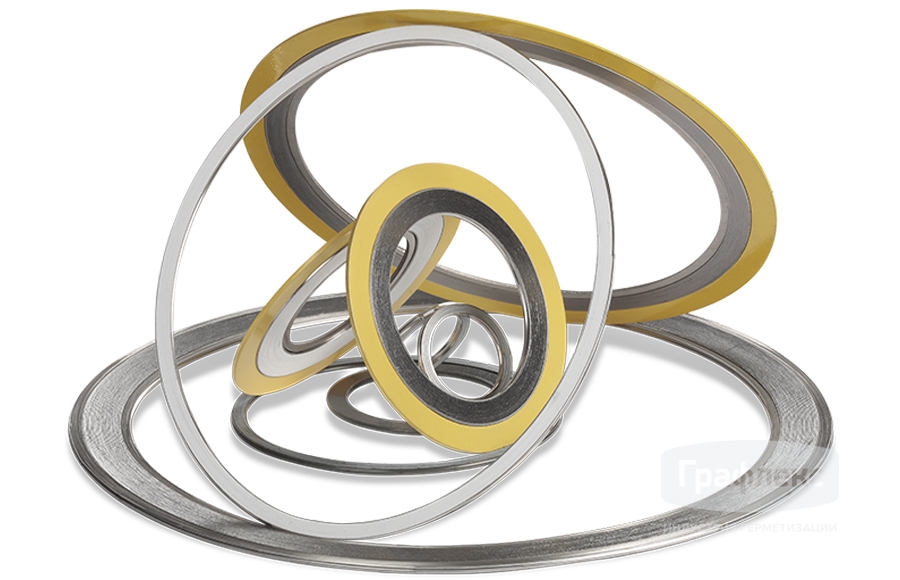

Спирально-навитые прокладки (СНП) Графлекс® обладают высокой сжимаемостью и восстанавливаемостью, устойчивостью к циклическим нагрузкам и прекрасной герметичностью. Изготавливаются методом спиральной навивки чередующихся слоев металлической ленты и безасбестового наполнителя.

Назначение:
для герметизации фланцевых соединений трубопроводов, сосудов и аппаратов, теплообменников, корпусов насосов и арматуры.


Материалы
Наполнители:

  • Графитовая фольга Графлекс ®
  • Фторопласт
  • Комбинация графитовой фольги Графлекс ® с фторопластом
  • Слюда

Спирально-навитой каркас:

  • Коррозионностойкие стали марок 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 03Х17Н14М3, 10Х17Н13М2Т, ВТ1-0, НМЖМц 28-2,5-1,5,
    НП1, НП2 или их зарубежные аналоги.

Ограничительные кольца:

  • При рабочих температурах до 300 °C наружные ограничительные кольца могут изготавливаться из углеродистой стали.
  • Кольца из углеродистой стали покрываются различными защитными антикоррозионными покрытиями.
Типоразмеры

Стандартные толщины спирально-навитого каркаса по металлу:

2,5 мм     4,5 мм

3,2 мм     6,5 мм

3,5 мм     7,2 мм

Изготавливаются круглой, эллипсной или другой формы.

Эксплуатационные характеристики
Рабочая температура………    от -80 °С до +600 °С
Рабочее давление………......    до 25,0 Мпа
Рабочая среда……….............    природный газ, пар, вода, нефтепродукты, органические растворители и другие среды
Стандарты
Прокладки предназначены для использования во фланцевых соединениях по ГОСТ 33259, ГОСТ 28759.2, ГОСТ 28759.3, EN 1092-1,
ASME B 16.5, ASME B 16.47, а также в разъёмах арматуры и насосов с нестандартными размерами.
Область применения
  • Тепловая и ядерная энергетика
  • Газовая и химическая промышленности
  • Нефтеперерабатывающая промышленность
  • Нефтехимическая и другие отрасли промышленности
