Ленты графитовые уплотнительные

ТУ 5728-017-13267785-99

Уплотнительные ленты Графлекс ® изготовленные из графитовой фольги Графлекс ® применяется для уплотнения резьбовых соединений, работающих при больших температурах, где невозможно применение традиционных уплотнительных материалов на основе натуральных волокон или фторопласта.

Назначение:
для герметизации фланцевых соединений различной формы и больших габаритов, для быстрого ремонта уплотнений на металлическом основании, или в качестве полной замены других типов прокладок, путем формирования уплотнения непосредственно на фланцевом соединении.

Типы графитовых лент

    В зависимости от области применения, ленты изготавливаются:

  • гладкими;

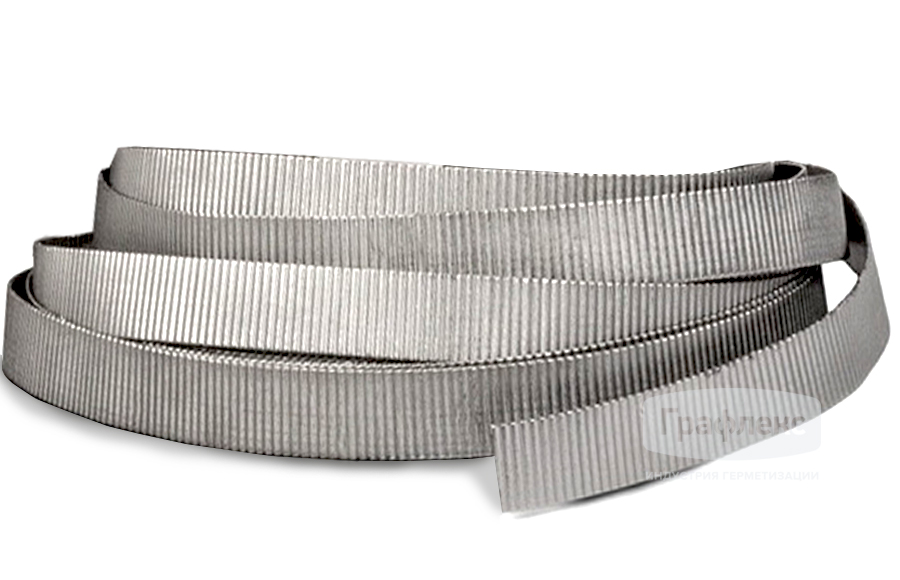

  • гофрированными;

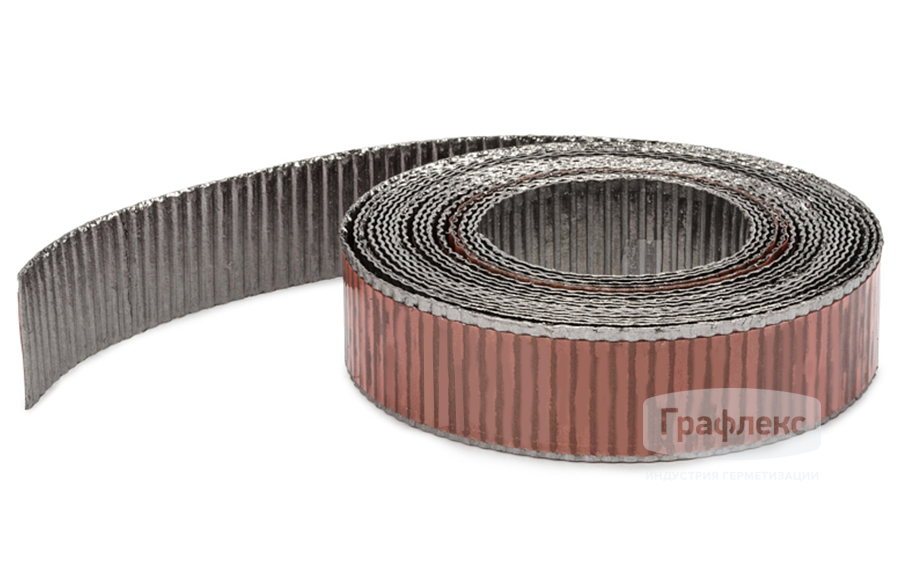

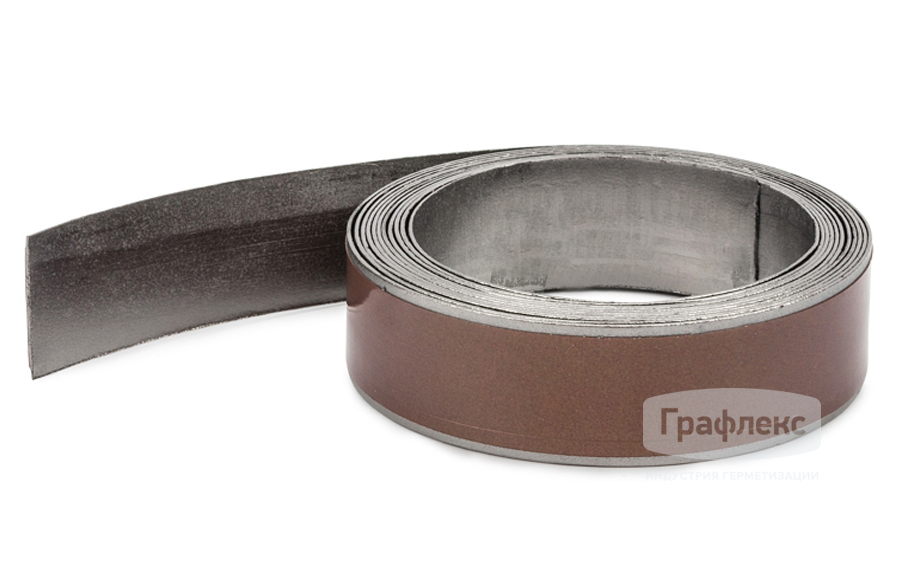

  • с клеящим слоем;
  • армированными различными нитями.
  • В зависимости от места и среды эксплуатации ленты изготавливаются разных конфигураций и из разных материалов.

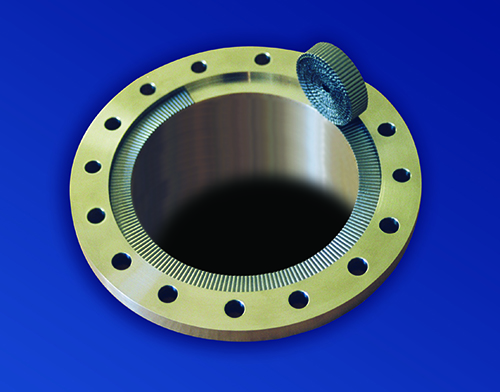

    • Для монтажа на прямоугольных фланцевых соединениях используется гладкая графитовая лента, а для радиальных соединений используется гофрированная лента. Для удобства монтажа используются ленты с липким слоем.
    • При намотке в бобине, липкий слой защищен специальной бумагой, которая удаляется при монтаже.

Размеры

Толщина………......    от 0,25 мм до 0,8 мм
Ширина……...........    различная
Длина…….............    12 м до 24 м

Эксплуатационные характеристики
Рабочая температура:
при контакте с воздухом……….............    от -196 °C до +450 °С
при контакте с водой и паром………...    от -196 °C до +560 °С

Рабочее давление……….........................    до 50,0 Мпа
Рабочая среда………................................    природный газ, пар, вода, нефтепродукты, органические растворители и другие среды

Ленты из графитовых фольг марки «С» и «1С»:

Рабочая температура:
при контакте с воздухом……….............    от -196 °C до +550 °С
при контакте с водой и паром………...    от -196 °C до +560 °С

Рабочее давление……….........................    до 50,0 Мпа
Типы фланцевых соединений

Прокладки предназначены для использования во фланцевых соединениях по:

  • ГОСТ 33259, ГОСТ 28759.2, ГОСТ 28759.3;
  • EN 1092-1;
  • ASME B 16.5, ASME B 16.47, а также в разъёмах арматуры и насосах с нестандартными размерами.
Область применения
  • Газовая промышленность
  • Пищевая промышленность
  • Тепловая и ядерная энергетика
  • Авиационная и автомобильная промышленности
  • Химическая и нефтехимическая промышленности
  • Нефтеперерабатывающая и другие отрасли промышленности
