Графитовые ленты

ТУ 5728-017-13267785-99

Ленты для изготовления уплотнений на основе графитовой фольги Графлекс^® производятся из всех типов графитовых фольг по ТУ 23.99.14.130-001-75250588-2017. Ленты имеют аналогичные характеристики по температуре, давлению и рабочим средам, как и исходные графитовые фольги.

Назначение:
для изготовления спирально навитых прокладок (СНП), сальниковых колец, прокладок на зубчатом основании (ПОГФ) и волновых прокладок (ПГВ).

Основные преимущества

Соответствие российским и международным стандартам качества (ГОСТ, DIN, EN, ASTM, BAM, спецификации Shell)
Высокая чистота: содержание углерода >98,0% 99,0% или >99,9%
Отсутствие коррозионного воздействия
Низкое содержание серы и галогенов
Отсутствие старения при длительном применении
Высокая прочность

Технические характеристики

Наименование показателя	Марки графитовой фольги
Наименование показателя	ГФ-Г	ГФ-1Г	ГФ-Ж	ГФ-1Ж	ГФ-Д	ГФ-1Д	ГФ-С	ГФ-1С
Массовая доля углерода*, не менее %	98	98	99,0	99,0	99,9	99,9	96,0	98
Массовая доля серы, не более, ppm	200	200	100	100	100	50	200	200
Массовая доля хлор-ионов, не более, ppm	50	50	20	20	20	20	50	50
Потеря массы при 670 °C, не более, масс, %/час	-	-	-	-	-	-	4	4
Массовая доля зольного остатка не более*, масс %	2,0	2,0	1,0	1,0	0,1	0,1	3,75	2,0
Сжимаемость, в диапазоне, %*	35-60	40-50	35-60	40-50	35-60	40-50	35-60	40-50
Восстанавливаемость, не менее, %*	7	9	7	9	7	9	7	9
Предел прочности при растяжении, не менее МПа*	3,7	4,5	3,7	4,5	3,7	4,5	3,7	5,0
Отклонение плотности от номинальной, не более %	+/-8	+/-5	+/-8	+/-5	+/-8	+/-5	+/-8	+/-5

* Нормативные значения представлены для графитовой фольги толщиной 0,5-1,0 мм и плотностью 1 г/см³

Условия эксплуатации

Уплотнительные ленты на основе графитовой фольги Графлекс^® имеют практически такие же характеристики по температуре, давлению и рабочим средам, как и исходные графитовые фольги. Эксплуатационные параметры зависят от конструкции уплотняемого соединения.

Рабочая температура :
в окисленной среде…………….…… от -200 °С до +450 °С
в среде водяного пара……………. до +600°С

Рабочая температура для фольги марок "С" и "С1":
в окисленной среде…………….…… от -200 °С до +550 °С
в среде водяного пара…………….. до +600 °С

Форма поставки

Ширина ленты, мм…………….…… от 3 до 50
Толщина ленты, мм…………….….. 0,3 / 0,4 / 0,5 / 0,6 / 0,8
Длина намотки, м…………….…..… 50 / 70 / 100
Плотность, г/см³…………….…....… 1,0 (0,7-1,3 по запросу)
Внутренний диаметр картонной шпули, мм…………….…… 76 или 102

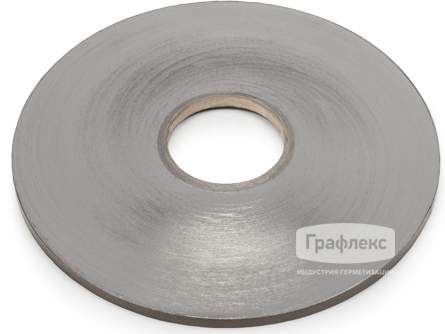

Ленты поставляются намотанными на картонные шпули циллиндрической намоткой.
Несколько бобин с лентой упаковываются в термоусадочную пленку и укладываются в картонные коробки.
