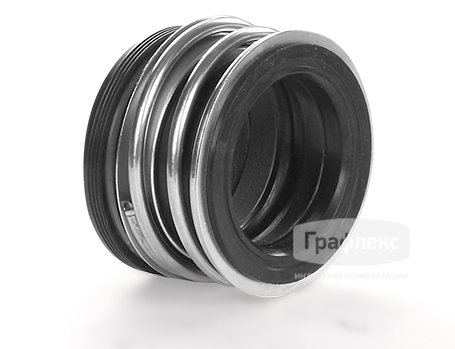

М.1101 Однопружинное уплотнение с вторичным уплотнением в виде резинового сильфона

• для гладких валов;
• гидравлически неразгруженное;
• не зависит от направления вращения;
• обладает способностью компенсировать несоосности, биения и износ поверхности вала;
• рекомендуется для сред, содержащих твердые частицы.

Материалы пар трения:

• углеграфит, пропитанный синтетической смолой;
• углеграфит, пропитанный сурьмой;
• керамика;
• карбид кремния;
• карбид вольфрама.

Материалы вторичных уплотнений:

• резина на основе бутадиеннитрильного каучука;
• резина на основе этиленпропиленового каучука;
• резина на основе фторкаучука.

Материалы металлических частей уплотнения (пружины, кольца):

• сталь 12Х18Н10Т ГОСТ 5632-72;
• сталь 10Х17Н13М2Т ГОСТ 5632-72.

Поставляются в комбинации с неподвижными кольцами:
• C01, С03, С04, С06

Диаметр валов…………….……    от 10 до 100 мм
Рабочая температура………    от -60 °С до +140 °С
Рабочее давление………......    до 1,2 Мпа
Частота вращения………......    до 3 000 об/мин

• Пищевое насосное оборудование
• Насосы отопления и теплоснабжения
• Канализационные и дренажные насосы
