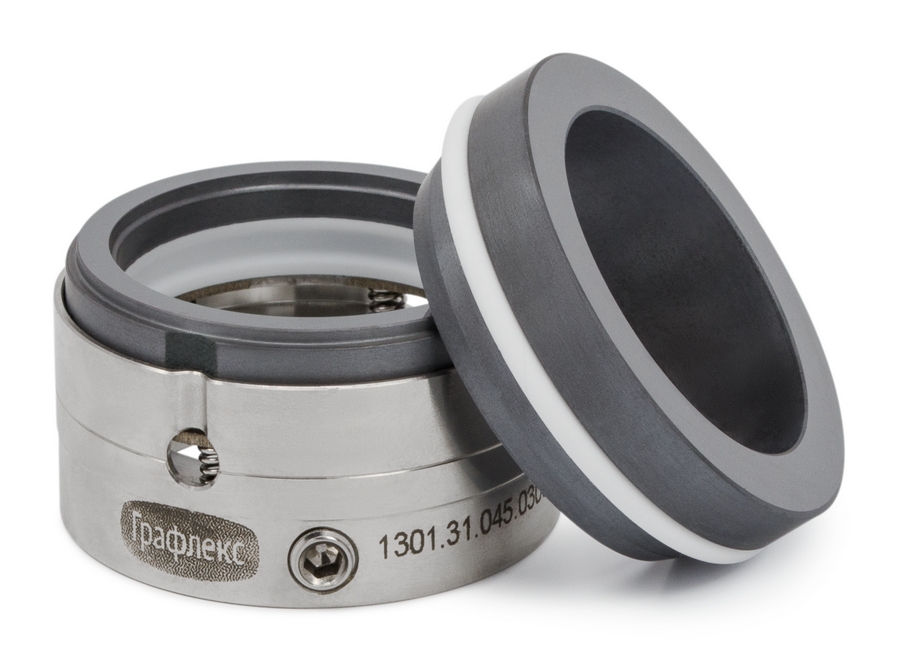

М.1301.31 Многопружинное уплотнение с вторичным уплотнением из фторопласта

• для гладких валов;
• гидравлически неразгруженное;
• не зависит от направления вращения;
• набор мелких пружин обеспечивает равномерность нагрузки на стык пары трения;
• компактная конструкция, монтаж уплотнения и регулировка осуществляются с помощью установочных винтов.

Материалы пар трения:

• углеграфит, пропитанный синтетической смолой;
• углеграфит, пропитанный сурьмой;
• силицированный графит;
• карбид кремния;
• карбид вольфрама.

Материалы вторичных уплотнений:

• фторопласт

Материалы металлических частей уплотнения (пружины, кольца):

• сталь 12Х18Н10Т ГОСТ 5632-72;
• сталь 10Х17Н13М2Т ГОСТ 5632-72;
• сталь 06ХН28МДТ ГОСТ 5632-72;
• Hastelloy-C;
• титан.

Поставляются в комбинации с неподвижным кольцом:
• C03

Диаметр валов…………….……    от 20 до 100 мм
Диаметр валов…………….……    более 100 мм по запросу
Рабочая температура………    от -70 °С до +220 °С
Рабочее давление………......    до 1,0 Мпа
Частота вращения………......    до 3 000 об/мин

• Пищевое насосное оборудование
• Целлюлозно-бумажная промышленность
• Нефтеперерабатывающая промышленность
• Химическая и нефтехимическая промышленности
