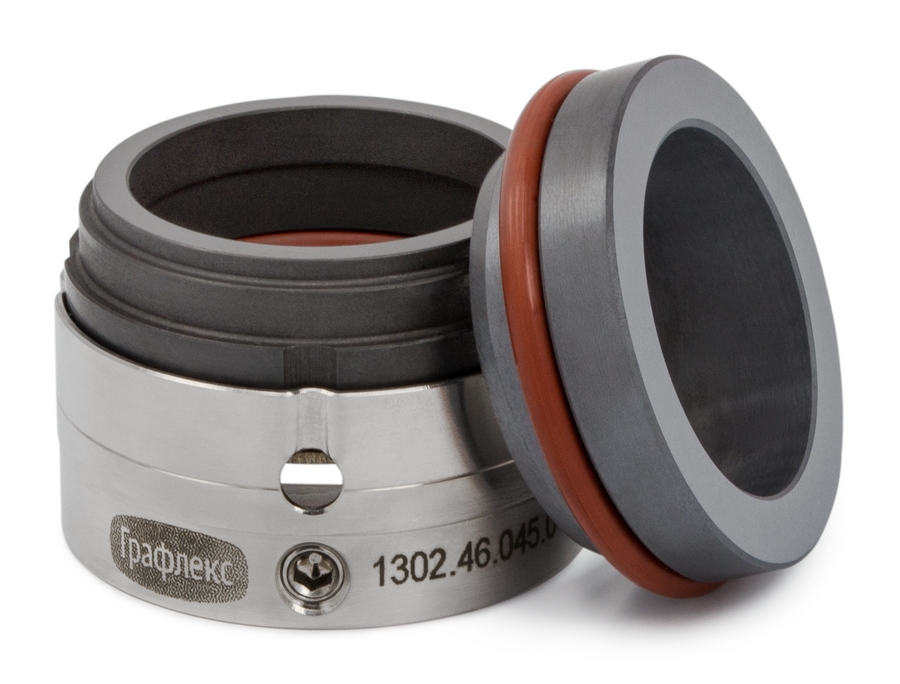

М.1302.46 Многопружинное уплотнени с вторичным уплотнением из фторопласта

• для ступенчатых валов;
• гидравлически разгруженное;
• не зависит от направления вращения;
• набор мелких пружин обеспечивает равномерность нагрузки на стык пары трения;
• компактная конструкция, монтаж уплотнения и регулировка осуществляются с помощью установочных винтов.

Материалы пар трения:

• углеграфит, пропитанный синтетической смолой;
• углеграфит, пропитанный сурьмой;
• силицированный графит;
• карбид кремния;
• карбид вольфрама.

Материалы вторичных уплотнений:

• резина на основе бутадиеннитрильного каучука;
• резина на основе этиленпропиленового каучука;
• резина на основе фторкаучука.
• резина на основе перфторкаучука;
• резина в оболочке из фторопласта.

Материалы металлических частей уплотнения (пружины, кольца):

• сталь 12Х18Н10Т ГОСТ 5632-72;
• сталь 10Х17Н13М2Т ГОСТ 5632-72;
• сталь 06ХН28МДТ ГОСТ 5632-72;
• Hastelloy-C;
• титан.

Поставляются в комбинации с неподвижными кольцами:
• C01, С03 (стандартное), С24

Диаметр валов…………….……    от 20 до 100 мм
Диаметр валов…………….……    более 100 мм по запросу
Рабочая температура………    от -60 °С до +300 °С
Рабочее давление………......    до 4 Мпа
Частота вращения………......    до 3 000 об/мин

• Энергетика
• Химическая промышленность
• Нефтехимическая промышленность
