М.1601.00 Уплотнение со сварным металлическим сильфоном

ТУ 3639-002-13267785-09, ТУ 3639-004-69650243-2015 (для условий, где требуется взрывозащищенное исполнение в соответствии с ТР ТС 012/2011, маркировка взрывозащиты - II Gb c T... X) соответствует EN 12756 (DIN 24960)

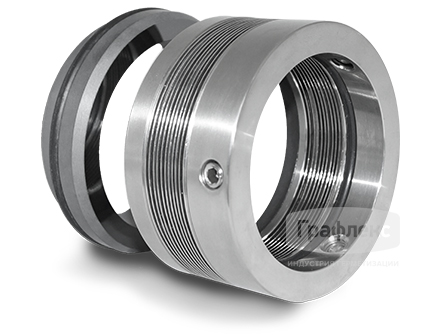

Торцевое уплотнение ГРАФЛЕКС - М.1601.00 со сварным металлическим сильфоном.

Назначение:
для герметизации насосов в агрессивных и высоковязких средах.

Особенности конструкции

• для гладких валов;
• гидравлически разгруженное;
• с произвольным направлением вращения;
• металлический сильфон, использующийся как поджимающий элемент, обеспечивает осевую подвижность поджимающего узла при образовании твердых отложений на валу.

Материалы
Материалы пар трения:
  • углеграфит, пропитанный синтетической смолой;
  • углеграфит, пропитанный сурьмой;
  • карбид кремния;
  • карбид вольфрама.

    Материалы вторичных уплотнений:
  • резина на основе бутадиеннитрильного каучука;
  • резина на основе этиленпропиленового каучука;
  • резина на основе фторкаучука;
  • резина на основе перфторкаучука;
  • резина в оболочке из фторопласта;
  • фторопласт.

Материалы металлических частей уплотнения (пружины, кольца):
  • сталь 12Х18Н10Т ГОСТ 5632-72;
  • сталь 10Х17Н13М2Т ГОСТ 5632-72;
  • сталь 06ХН28МДТ ГОСТ 5632-72;
  • Hastelloy-C;
  • титан.
Размеры

Эксплуатационные характеристики

Диаметр валов…………….……    от 25 до 100 мм
Диаметр валов…………….……    более 100 мм по запросу
Рабочая температура………    от -70 °С до +300 °С
Рабочее давление………......    до 2,5 Мпа
Частота вращения………......    до 3 000 об/мин

Области применения

• Химическая промышленность
• Пищевое насосное оборудование
• Целлюлозно-бумажная промышленность
• Уплотнения агрессивных и высоковязких жидкостей
